CAD如何炸开参照图形

  在使用CAD软件过程中，我们有时需要修改单个参照对象，那么我们应该如何炸开参照图形?

  需要明确的一点是想要炸开参照图形必须先绑定外部参照。

  如果将外部参照绑定到当前图形，则外部参照将成为当前图形的一部分。将被转换为标准本地块定义。

  将外部参照绑定到当前图形有绑定和插入两种方法。

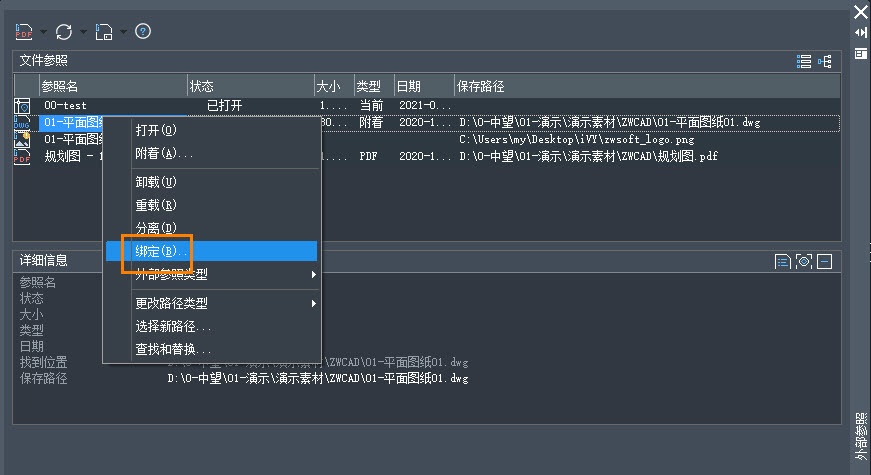

  绑定的具体流程如下。

  将选定的外部参照绑定到当前图形中。依赖外部参照命名的特性或对象的名称将从参照名|定义名变为参照名$n$定义名，这些特性包括图层、文字样式、标注样式、线型。

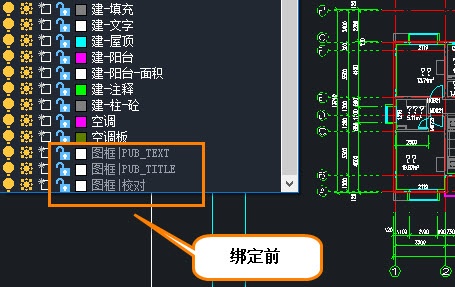

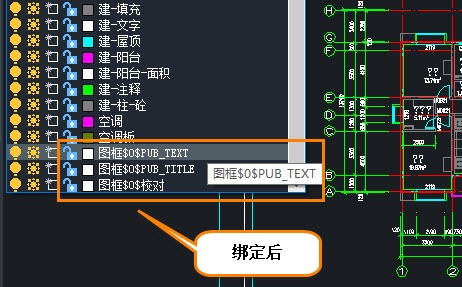

  绑定之前语法为：块名|定义名。 绑定之后语法为：块名$0$定义名。例如绑定前为“图框|PUB_TEXT”，绑定后为“图框$0$PUB_TEXT”。如果已存在同名的本地命名文件对象，$n$中的数字将自动增加，例如“图框|PUB_TEXT”将被重命名为“图框$1$PUB_TEXT”。

  插入的具体流程如下

  将选定的外部参照以插入形式绑定到当前图形中，不更改定义表名称，概念与【INSERT】插入图形相同。对于插入的图形，如果当前图的命名对象与绑定的依赖外部参照的命名对象具有相同的名称，符号表中不会增加新的名称，依赖外部参照的绑定命名对象将采用当前图中定义的命名对象的特性，这些特性包括图层、文字样式、标注样式、线型。

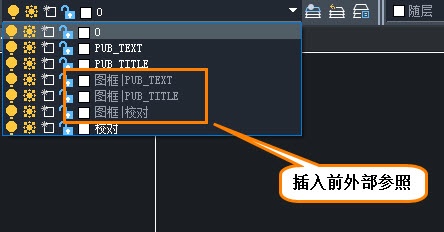

  绑定之前语法为：块名|定义名。 绑定之后语法为：定义名。例如绑定前为“图框|PUB_TEXT”，绑定后为“PUB_TEXT”。如已存在同名的本地命名文件对象，则直接使用本图中PUB_TEXT图层的设置。
